HTF-Ⅰ Serje / Exhaust tad-Duħħan tan-Nar

HTF-Ⅰ Għoli-Fann Assjali tal-Exhaust tad-Duħħan tan-Nar

Fann tal-egżost tad-duħħan tan-nar tal-fluss-assjali ddisinjat għall-estrazzjoni tad-duħħan ta' emerġenza u dmirijiet ta' ventilazzjoni-temperatura għolja f'bini, spazji taħt l-art, faċilitajiet industrijali u sistemi oħra ta' ventilazzjoni tal-protezzjoni tan-nirien-.

Le. 3.5–15 3,350–93,800 m³/h 280–840 Pa

Ibda l-Għażla tal-Fan Itlob Kwotazzjoni →

HTF-Ⅰ high-temperature fire smoke exhaust axial fan

FLUSS TAL-AJRU

3,350–93,800 m³/h

PRESSJONI SĦIĦA

280–840 Pa

QAWWA TAL-MUTUR

0.75–22 kW

VELOĊITÀ

960–2900 rpm

Serje HTF-Ⅰ

Indiċi Tekniku

01Ħarsa ġenerali 02Dmir tan-Nar 03Kostruzzjoni 04Prestazzjoni 05Dimensjonijiet 06Applikazzjonijiet 07Għażla 08Fannijiet Relatati 09Riżorsi 10FAQ

Fatti Quick

Konfigurazzjoni Assjali
Le. 3.5–15
350–1500 mm
Exhaust tad-Duħħan tan-Nar
Ventilazzjoni ta' Emerġenza

Għażla tal-fann → Ibgħat HTF-Ⅰ RFQ →

01 / Ħarsa ġenerali tal-Inġinerija

Fann tal-exhaust tad-duħħan assjali għall-ventilazzjoni tan-nar ta 'emerġenza

HTF-Ⅰ huwa fann tal-fluss-assjali ta' veloċità-waħda maħsub għall-estrazzjoni tad-duħħan ta' emerġenza u dmirijiet tal-egżost ta'-temperatura għolja f'sistemi ta' ventilazzjoni ta' protezzjoni tan-nar-. Is-serje tkopri daqsijiet nominali tal-fann minn No.3.5 sa No.15.

L-għażla għandha tkun ibbażata fuq il-fluss tal-arja tal-egżost tad-duħħan meħtieġ, ir-reżistenza tas-sistema, id-dazju tat-temperatura, l-arranġament tal-installazzjoni u r-rekwiżiti elettriċi aktar milli d-dijametru tal-fann waħdu.

L-exhaust tad-duħħan tan-nar huwa d-dazju primarju

It-temperatura tan-nar tal-proġett, it-tul ta' żmien meħtieġ tat-tħaddim u l-istandards ta' sikurezza tan-nirien lokali applikabbli- għandhom jiġu kkonfermati qabel il-produzzjoni u l-kwotazzjoni finali.

02 / Nar u Dazju tat-Temperatura

Id-Dazju tat-Temperatura Trid Taqbel mar-Rekwiżit tan-Nar-Duħħan

Dmir ta' Emerġenza

Iddisinjat għall-estrazzjoni tad-duħħan ta 'emerġenza aktar milli ventilazzjoni ta' kumdità kontinwa ordinarja bħala l-kundizzjoni operattiva primarja.

Temperatura tad-duħħan

Speċifika t-temperatura meħtieġa tan-nar-duħħan u t-tul tal-operat meta titlob għażla jew kwotazzjoni.

Ventilazzjoni normali

Jekk sistema waħda għandha tipprovdi wkoll ventilazzjoni ta 'kuljum, iddikjara l-fluss ta' l-arja operattiva normali u r-rekwiżit ta 'kontroll separatament.

Konformità

Il-kodiċi tan-nar lokali meħtieġ, l-ispeċifikazzjoni tal-proġett, l-istandard tat-test u l-pakkett tad-dokumentazzjoni għandhom jiġu kkonfermati għal kull proġett ta 'esportazzjoni.

03 / Kostruzzjoni

Konfigurazzjoni Assjali kompatta għal Sistemi ta' Exhaust tad-Duħħan

Impeller Assjali

Impeller tal-fluss-assjali imqabbel mal-fluss tal-arja meħtieġ u l-punt ta' xogħol tal-pressjoni.

Kejsing ċilindriku

Kejsing inline kompatt addattat għall-konnessjoni mad-duħħan-tubi tal-egżost.

Assemblaġġ tal-Mutur

Il-konfigurazzjoni tal-mutur hija magħżula skont id-daqs tal-fann, id-dazju operattiv u r-rekwiżiti elettriċi tal-proġett.

Bażi tal-Immuntar

Id-dimensjonijiet tal-bażi u tal-kisi jvarjaw skont id-daqs u għandhom jiġu ċċekkjati mat-tpinġija tal-installazzjoni qabel il-fabbrikazzjoni tal-appoġġi.

04 / Data tal-Prestazzjoni

HTF-Ⅰ Tabella tal-Prestazzjoni ta' Referenza

Kull daqs fih tliet punti ta' dazju ta' referenza. Il-valuri tal-fluss ta' l-arja u tal--pressjoni sħiħa huma elenkati fl-ordni ta' fuq-sa-ta' isfel.

DAQS

Ø mm

FLUSS TAL-ARJA m³/h

PRESSJONI Pa

RPM

QAWWA kW

ĦOSS

PIŻ kg

3.5

350

4,225
3,840
3,350

280
360
420

2900

0.75

Inqas minn jew ugwali għal 78

400

5,500
4,800
3,800

300
380
450

2900

1.5

Inqas minn jew ugwali għal 79

4.5

450

8,500
7,800
6,120

410
550
670

2900

2.2

Inqas minn jew ugwali għal 84

500

9,824
8,861
6,817

510
610
752

2900

Inqas minn jew ugwali għal 86

110

5.5

550

15,200
12,000
10,900

398
592
621

2900

Inqas minn jew ugwali għal 86

115

600

16,090
15,102
13,197

510
610
760

2900

5.5

Inqas minn jew ugwali għal 86

164

6.3

630

20,210
18,700
15,600

480
510
580

1450

5.5

Inqas minn jew ugwali għal 87

165

6.5

650

21,500
18,000
15,300

425
620
680

1450

5.5

Inqas minn jew ugwali għal 88

170

700

24,380
22,439
18,908

610
655
728

1450

7.5

Inqas minn jew ugwali għal 88

208

800

31,421
29,172
26,012

600
661
723

1450

7.5

Inqas minn jew ugwali għal 89

216

900

33,510
32,297
27,613

562
668
840

1450

Inqas minn jew ugwali għal 90

250

1000

45,679
40,000
35,000

630
690
770

1450

Inqas minn jew ugwali għal 90

300

1100

51,552
50,128
48,500

580
647
690

1450

Inqas minn jew ugwali għal 92

380

1200

62,763
59,300
57,748

624
680
740

960

18.5

Inqas minn jew ugwali għal 93

480

1300

74,708
65,370
56,031

600
710
807

960

18.5

Inqas minn jew ugwali għal 94

520

1500

93,800
86,115
76,041

623
710
819

960

Inqas minn jew ugwali għal 95

650

Il-valuri tal-prestazzjoni huma punti operattivi ta' katalgu ta' referenza. Id-daqs finali tal-fann, il-mutur u l-konfigurazzjoni tad-dazju tan-nar- għandhom jiġu kkonfermati kontra l-punt tat-tħaddim tal-proġett approvat qabel il-produzzjoni.

05 / Dimensjonijiet tal-Installazzjoni

Tpinġija Outline u Dimensjonijiet Prinċipali

It-tpinġija tal-inġinerija u d-dimensjonijiet prinċipali huma murija flimkien għal mudell aktar mgħaġġel u verifika tal-installazzjoni.

HTF-Ⅰ fire smoke exhaust axial fan installation dimension drawing

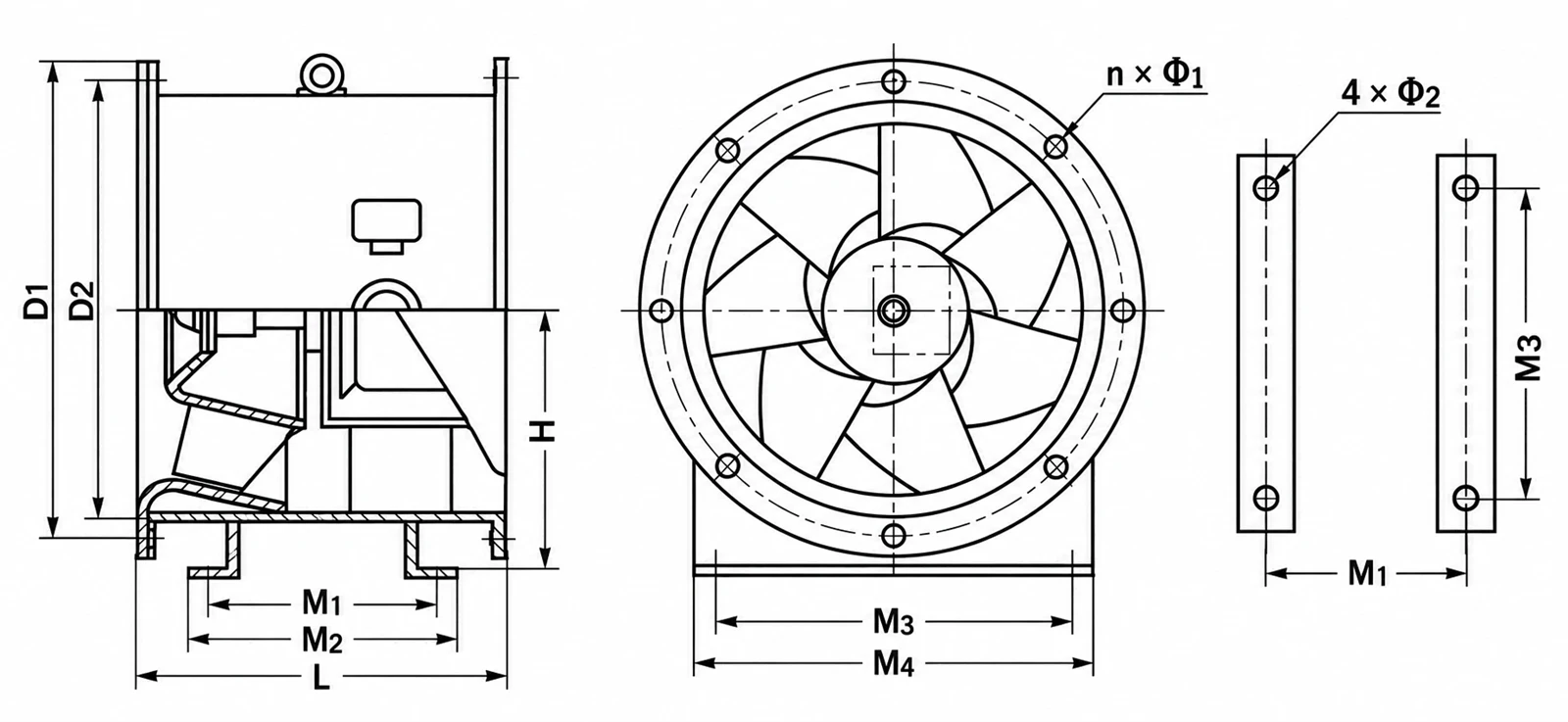

Referenza tat-tpinġija:D1 / D2=kejsing u dijametri tal-konnessjoni; L=tul ġenerali tal-fann; H=ċentru-referenza tal-għoli; M1–M4=dimensjonijiet tal-bażi tal-immuntar-; Φ1 / Φ2=immuntar-data tat-toqba.

DAQS

3.5

425

395

560

232

480

454

560

258

4.5

540

500

600

290

594

552

650

316

5.5

644

600

680

352

704

652

700

378

6.3

734

685

800

395

6.5

754

700

800

402

810

753

800

428

910

856

800

488

1010

954

860

538

1110

1056

860

600

1240

1168

900

650

1342

1272

1200

700

1445

1372

1200

750

1647

1572

1200

850

Dimensjonijiet prinċipali f'mm. Iftaħ it-tpinġija għal spezzjoni ta'-daqs sħiħ.

Dimensjonijiet Dettaljati tal-Immuntar

DAQS

n × Φ1

Φ2

UNITÀ

3.5

340

380

200

240

8 × Φ9

380

420

200

300

8 × Φ9

4.5

380

420

300

400

8 × Φ9

380

420

300

400

8 × Φ11

5.5

470

510

400

500

10 × Φ11

540

580

400

500

10 × Φ11

6.3

490

530

400

500

10 × Φ11

6.5

570

610

500

600

10 × Φ11

570

610

500

600

10 × Φ11

570

610

500

600

12 × Φ11

580

650

600

700

12 × Φ11

580

640

600

700

12 × Φ11

580

640

980

1050

12 × Φ11

730

800

1065

1135

14 × Φ13

730

800

1150

1220

16 × Φ13

730

800

1320

1390

18 × Φ15

Id-dimensjonijiet huma valuri ta' referenza tal-katalgu f'millimetri. Ikkonferma t-tpinġija finali tal-installazzjoni approvata qabel il-fabbrikazzjoni tal-flanġijiet tal-kanal, l-appoġġ tal-azzar jew il-pedamenti tal-immuntar.

06 / Applikazzjoni Fit

Applikazzjonijiet għall-exhaust tad-duħħan tan-nar

Garaxxijiet taħt l-art

Estrazzjoni ta 'emerġenza tad-duħħan minn żoni magħluqa ta' parkeġġ taħt l-art.

Bini Għoli-

Sistemi ta' kontroll-duħħan u exhaust ta' emerġenza fiż-żoni tas-servizz tal-bini.

Impjanti Industrijali

Exhaust tad-duħħan tan-nar-għal workshops, bini tal-proċess u faċilitajiet industrijali.

Spazji taħt l-art

Estrazzjoni mekkanika tad-duħħan fejn l-egżost naturali ma jkunx biżżejjed.

Faċilitajiet tal-Mina

Konfigurazzjonijiet addattati jistgħu jiġu riveduti għal proġetti ta' kontroll tal-mini u d-duħħan tal-infrastruttura-skond id-dmir meħtieġ.

07 / Qabel l-Għażla

Informazzjoni Meħtieġa għall-Għażla HTF-Ⅰ

Fluss tal-arja

Volum ta 'l-exhaust tad-duħħan ta' emerġenza meħtieġ.

Pressjoni

Pressjoni totali meħtieġa jew reżistenza tas-sistema tal-katus-.

Temperatura tad-duħħan

Temperatura ta 'emerġenza meħtieġa u tul ta' tħaddim.

Installazzjoni

Arranġament orizzontali, vertikali,-immuntat jew speċifiku tal-proġett-.

Standard tan-Nar

Pajjiż applikabbli, speċifikazzjoni tal-proġett u dokumentazzjoni meħtieġa.

Elettriku

Arranġament ta 'vultaġġ, frekwenza, fażi u kontroll.

Kwantità

Il-kwantità meħtieġa u l-iskeda tal-kunsinna tal-proġett.

09 / Referenzi Tekniċi

Gwidi tal-Inġinerija Relatati

FLUSS TA' AJRU U PRESSJONI

Spjegazzjoni tal-fluss tal-arja u l-pressjoni tal-fann industrijali →

TEMPERATURA

Temperatura tal-Gass u Prestazzjoni tal-Fann Industrijali →

GĦAŻLA TAL-FAN

Ċentru tal-Għażla tal-Fanijiet Industrijali →

10 / FAQ

HTF-Ⅰ Mistoqsijiet dwar Fann tal-Exhaust tad-Duħħan tan-Nar

Għal xiex jintuża l-fann HTF-Ⅰ?

L-HTF-Ⅰ jintuża primarjament għal emerġenza tan-nar-estrazzjoni tad-duħħan u-egżost b'temperatura għolja f'sistemi mekkaniċi ta' kontroll tad-duħħan-.

Liema daqsijiet huma disponibbli?

Is-serje ta 'referenza tkopri No.3.5 sa No.15, b'dijametri nominali ta' impeller minn 350 sa 1500 mm.

X'inhi l-firxa tal-fluss tal-arja?

It-tabella tal-prestazzjoni ta' referenza tkopri bejn wieħed u ieħor 3,350 sa 93,800 m³/h.

X'firxa ta' pressjoni tkopri HTF-Ⅰ?

Il-punti operattivi ta' referenza jkopru bejn wieħed u ieħor 280 sa 840 Pa. L-għażla finali trid taqbel mar-reżistenza attwali tas-sistema tal-katus-.

Jista' l-HTF-Ⅰ jintuża bħala fann ta' ventilazzjoni normali?

HTF-Ⅰ huwa pożizzjonat primarjament għall-egżost tad-duħħan tan-nar-. Jekk hija meħtieġa wkoll ventilazzjoni ta 'kuljum, ipprovdi kemm ir-rekwiżiti operattivi normali kif ukoll ta' emerġenza sabiex il-konfigurazzjoni tkun tista 'tiġi riveduta.

X'informazzjoni hija meħtieġa għal kwotazzjoni?

Ibgħat il-fluss ta' l-arja, il-pressjoni, it-temperatura u t-tul tad-duħħan, il-metodu ta' installazzjoni, il-vultaġġ, il-frekwenza, il-kwantità u l-ispeċifikazzjoni tas-sigurtà tan-nirien applikabbli-.

Jistgħu l-vultaġġ u l-frekwenza tal-mutur jiġu personalizzati?

Il-konfigurazzjoni tal-mutur tista 'tiġi riveduta skont il-vultaġġ tal-proġett, il-frekwenza u r-rekwiżiti elettriċi.

Id-dimensjonijiet tal-installazzjoni għandhom jiġu kkonfermati qabel ma tordna?

Iva. Ikkonferma d-daqs magħżul u t-tpinġija finali approvata qabel ma timmanifattura flanġijiet tal-kanal, frejms ta 'appoġġ jew pedamenti.

HTF-Ⅰ Għażla tal-Fann tal-Exhaust tad-Duħħan tan-Nar

Ibgħat il--Rekwiżit tal-Exhaust tan-Nar.

Fluss ta 'l-arja · Pressjoni · Temperatura tad-duħħan · Tul ta' żmien · Installazzjoni · Vultaġġ · Frekwenza · Kwantità

Ibgħat Data tal-Proġett →

It-tags Popolari: htf-ⅰhigh-temperatura tan-nar tal-exhaust tad-duħħan fann assjali, iċ-Ċina htf-ⅰhigh-temperatura tan-nar tad-duħħan tal-egżost tal-fann assjali, fornituri, fabbrika
