DWT-Ⅰ Serje / Ventilazzjoni tas-Saqaf Assjali

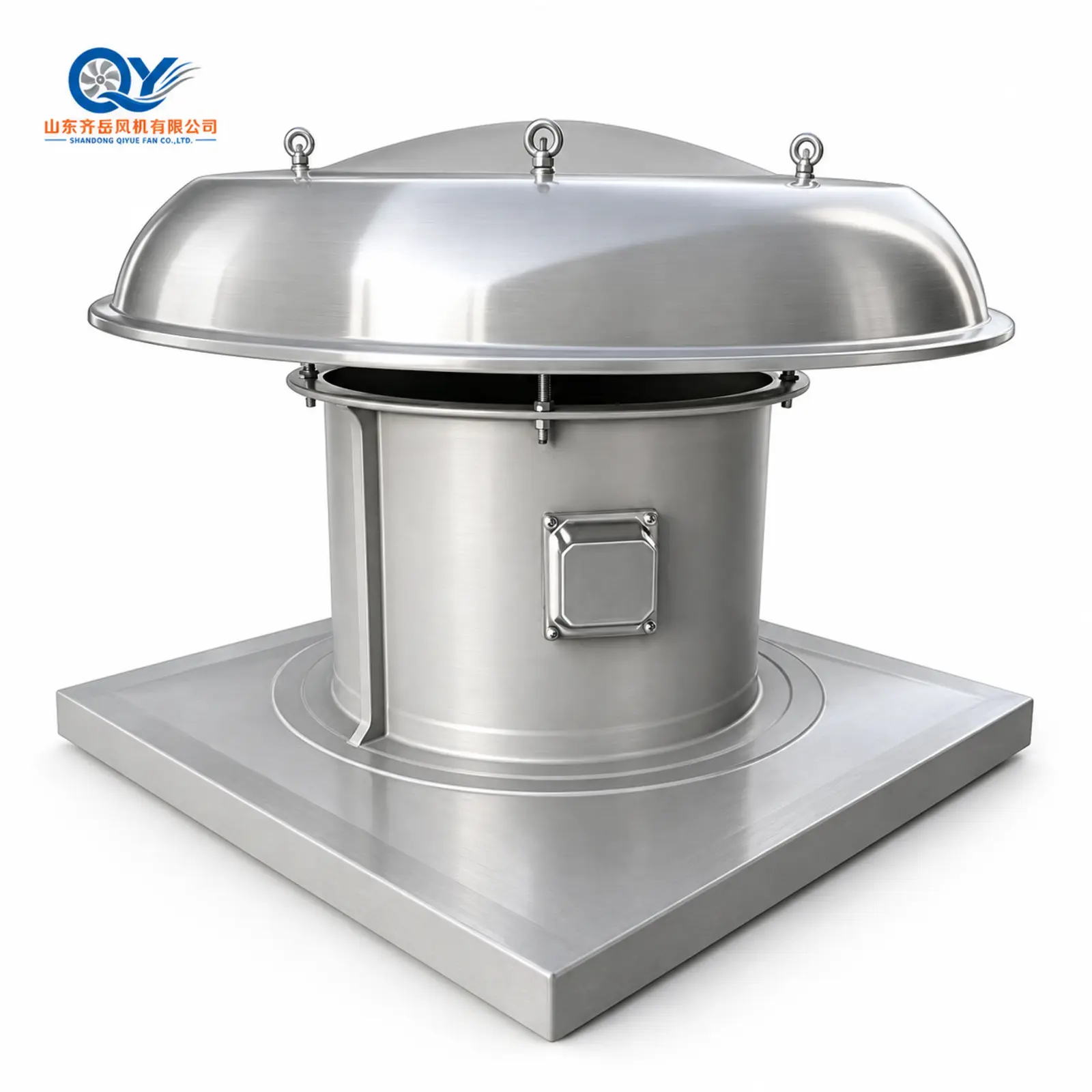

DWT-Ⅰ Low-Storbju Axial Saqaf Exhaust Fan
Fann tas-saqaf axjali ta'-arja kbira, ta'-pressjoni baxxa għall-ventilazzjoni tal-fabbrika, maħżen, workshop u bini industrijali. Daqsijiet u veloċitajiet multipli tal-fann jippermettu għażla bbażata fuq il-proġett- skont ir-rekwiżiti tal-fluss tal-arja, il-pressjoni, il-ħoss u l-installazzjoni tas-saqaf.
Le. 3–24 1,450–220,800 m³/h 62–330 Pa
FLUSS TAL-AJRU
1,450–220,800 m³/h
PRESSJONI TOTALI
62–330 Pa
QAWWA TAL-MUTUR
0.06–18.5 kW
DAQS TAL-FAN
Le. 3–24
Serje DWT-Ⅰ
Indiċi Tekniku
01Ħarsa ġenerali 02Kostruzzjoni 03Prestazzjoni 04Storbju u Dazju 05Installazzjoni tas-saqaf 06Applikazzjonijiet 07Għażla 08Riżorsi 09FAQ
Fatti Quick
Fann tas-Saqaf Assjali
Le. 3–24
Fluss ta 'Ajru Kbir
Pressjoni Baxxa
Serje ta' -Storbju Baxx
Le. 3–24
Fluss ta 'Ajru Kbir
Pressjoni Baxxa
Serje ta' -Storbju Baxx
01 / Ħarsa ġenerali tal-Inġinerija
-Volum kbir ta' Ventilazzjoni fuq il-Bejt bi Pressjoni Baxxa tas-Sistema
DWT-Ⅰ hija l-verżjoni axjali-flow tal-familja tal-fann tas-saqaf DWT. Huwa maħsub għal sistemi ta 'ventilazzjoni li jeħtieġu volum ta' arja għoli bi pressjoni relattivament baxxa direttament minn fetħa tas-saqaf.
Is-serje hija partikolarment adattata għal fabbriki, imħażen, workshops u spazji kbar tal-bini fejn is-sħana, l-arja friska jew il-ventilazzjoni tal-proċess ġenerali għandhom jiġu skarikati vertikalment mis-saqaf.
DWT-Ⅰ=Assjali / Fluss tal-Ajru Kbir / Pressjoni Inferjuri
Għal sistemi ta 'rooftop ta' reżistenza ogħla-li jeħtieġu aktar pressjoni, il-fann tas-saqaf ċentrifugali DWT-Ⅱ huwa l-fergħa l-aktar adattata tal-familja DWT.
02 / Kostruzzjoni
Saqaf-Assemblaġġ ta' Ventilazzjoni Assjali Mmuntata
01
Impeller Assjali
Impeller tal-fluss-assjali ddisinjat għal moviment tal-arja ta'-volum kbir,-baxx.
02
Ċilindru tal-fann
Jappoġġja l-assemblaġġ tal-fann u jifforma l-passaġġ prinċipali tal-fluss tal-arja permezz tas-saqaf.
03
Temp Hood
Il-barnuża-immuntata fuq is-saqaf tgħin biex tipproteġi l-ftuħ tal-fann mix-xita u espożizzjoni diretta għat-temp.
04
Damper tal-gravità
Arranġament fakultattiv ta' għeluq-jista' jnaqqas il-fluss tal-arja b'lura meta jieqaf il-fann.
05
Protezzjoni tas-Sigurtà
L-iskrin tal-għasafar u l-malji tas-sigurtà jistgħu jiġu inkorporati skont l-arranġament tal-installazzjoni.
03 / Data tal-Prestazzjoni
DWT-Ⅰ Prestazzjoni ta' Referenza
Veloċitajiet multipli huma disponibbli fis-serje. Uża l-fluss ta 'l-arja u l-pressjoni flimkien meta tidentifika d-daqs meħtieġ; dijametru tal-fann waħdu mhuwiex punt ta 'għażla.
DAQS
RPM
FLUSS TAL-ARJA m³/h
PRESSJONI Pa
QAWWA kW
ĦOSS dB(A)
Nru.3
2850
2,600–3,300
181–232
0.37
66
1450
1,450–1,650
62–72
0.06
56
Nru.4
2850
5,300–7,450
193–250
0.75
69
1450
4,580–5,700
176–190
0.55
67
960
1,880–3,820
80–92
0.25
60
Nru.5
1450
5,600–8,000
135–191
0.55
68
960
6,400–7,000
113–131
0.37
63
720
4,100–6,000
88–96
0.25
58
Nru.6
1450
13,000–15,000
232–267
1.5
73
960
9,100–11,000
168–193
1.1
67
720
7,600–8,500
111–136
0.55
62
Nru.7
960
12,500–17,500
165–212
1.5
69
720
9,200–12,000
141–177
0.75
63
560
7,200–9,300
83–102
0.55
59
Nru.8
960
23,000–27,000
175–228
2.2
72
720
16,000–20,000
129–167
1.5
66
560
12,250–15,750
78–121
0.75
63
Nru.9
960
24,000–34,500
202–256
3.0
76
720
24,000–32,000
126–177
2.2
73
560
18,600–24,000
102–126
1.1
67
Nru.10
960
39,000–50,000
251–317
5.5
81
720
35,000–46,000
141–183
3.0
76
560
20,000–28,000
111–133
1.5
69
Nru.11.2
960
40,400–56,900
253–322
5.5
82
720
40,000–52,500
138–183
3.0
77
560
25,000–32,000
111–142
1.5
71
Nru.12
720
44,000–57,000
196–209
5.5
73
560
33,000–42,000
126–148
3.0
67
Nru.14
720
57,500–76,700
250–268
7.5
77
480
51,500–69,000
159–175
4.0
69
Nru.15
720
70,000–88,500
195–208
7.5
78
480
55,800–74,750
149–165
4.0
70
Nru.16
720
81,500–107,500
235–256
11
79
320
42,600–61,000
131–167
4.0
70
Nru.18
720
96,450–129,300
261–287
15
80
480
74,300–96,250
122–143
5.5
71
320
62,500–79,150
115–148
4.0
66
Nru.20
480
131,000–168,700
215–247
15
78
320
95,200–125,500
118–132
5.5
68
Nru.22
480
165,000–201,600
193–210
15
79
320
119,500–155,000
135–155
7.5
71
Nru.24
480
176,500–220,800
212–246
18.5
84
320
135,000–175,000
148–188
11
77
220
85,000–140,000
150–171
7.5
70
Il-valuri tal-katalgu ppubblikati huma data ta' referenza dwar il-prestazzjoni. L-għażla finali għandha tiġi kkonfermata kontra l-ftuħ attwali tas-saqaf, ir-rekwiżit tal-fluss tal-arja, ir-reżistenza tas-sistema, ir-rekwiżit tal-istorbju u l-provvista tal-elettriku.
04 / Ħoss u Kundizzjonijiet Operattivi
Veloċità Inferjuri Tista 'Tnaqqas il-Ħsejjes - Imma Tibdel ukoll id-Dazju tal-Fan
DWT-Ⅰ joffri għażliet ta' veloċità multipli fil-firxa tad-daqs. Verżjoni ta'-veloċità aktar baxxa tista' tipprovdi livelli ta' ħoss aktar baxxi, iżda l-fluss tal-arja u l-pressjoni disponibbli huma wkoll imnaqqsa. Agħżel mill-punt ta' tħaddim meħtieġ aktar milli tagħżel l-inqas-veloċità tal-mutur tal-ħoss waħedha.
Medju
Arja tal-ventilazzjoni ġenerali. Il-kompożizzjoni tal-gass għandha tiġi kkonfermata għal applikazzjonijiet speċjali.
Temperatura
Referenza standard tal-katalgu: temperatura medja li ma taqbiżx is-60 grad.
Kontenut tat-Trab
Kundizzjoni ta' referenza standard: inqas minn 100 mg/m³ u mingħajr materjal li jwaħħal eċċessiv.
Arja Korrużiva / Umida
Il-konfigurazzjoni tal-materjal għandha tiġi riveduta separatament għal servizz korrużiv jew umdu.
05 / Installazzjoni tas-saqaf
Il-ftuħ tas-saqaf u l-installazzjoni jgħoddu daqs id-daqs tal-fann
01
Ftuħ tas-saqaf
Ikkonferma l-ftuħ tas-saqaf disponibbli u d-dimensjonijiet tal-immuntar qabel l-għażla finali tal-fann.
02
Bażi tas-saqaf
Il-bankina ta 'appoġġ jew il-bażi għandhom jaqblu mal-footprint tal-fann u l-istruttura tas-saqaf.
03
Protezzjoni tal-Ilma
Is-siġillar tas-saqaf, it-teptep u d-drenaġġ madwar il-bażi tal-fann huma parti mill-installazzjoni tas-sit.
04
Passaġġ tal-Ajru
Iċċekkja jekk il-fann jeżawrixxix direttament mis-saqaf jew jaħdem b'reżistenza addizzjonali għall-kanal.
ductwork twil jew reżistenza tas-sistema għolja?
DWT-Ⅰ huwa primarjament fann tas-saqaf tal--arja kbira, bi pressjoni-baxxa. Sistemi ta'-reżistenza ogħla għandhom jiġu riveduti qabel ma tiġi kkonfermata din is-serje.
06 / Applikazzjoni Fit
Applikazzjonijiet tipiċi tal-ventilazzjoni tas-saqaf DWT-Ⅰ
Workshops Industrijali
L-egżost ġenerali fuq il-bejt għat-tneħħija tas-sħana u ta' l-arja-stile.
Applikazzjoni →Fabbriki
Ventilazzjoni ta'-volum kbir ta' exhaust jew saqaf ġenerali-.
Imħażen
Exhaust tas-saqaf għal spazji kbar ta 'ħażna b'reżistenza baxxa tas-sistema.
Bini ta' Tagħmir
Tneħħija tas-sħana u skambju ta 'arja minn makkinarju u spazji ta' utilità.
Bini Kbir
Provvista ġenerali jew dmirijiet tal-egżost fejn il-ventilazzjoni axjali fuq il-bejt hija adattata.
07 / Qabel l-Għażla
Informazzjoni Meħtieġa għall-Għażla DWT-Ⅰ
01
Fluss tal-Ajru Meħtieġa
Volum ta' ventilazzjoni tas-saqaf meħtieġ f'm³/h jew CFM.
02
Pressjoni tas-Sistema
Ftuħ tas-saqaf, louvers, umidifikaturi u reżistenza għall-katusi.
03
Ftuħ tas-saqaf
Daqs tal-ftuħ disponibbli u dimensjonijiet tal-bażi tal-muntaġġ-.
04
Mira tal-Istorbju
Limitu tal-istorbju tal-proġett jew rekwiżit ta' spazju okkupat-viċin.
05
Kundizzjoni tal-Arja
Temperatura, umdità, trab u komponenti korrużivi.
06
Elettriku
Rekwiżiti ta 'vultaġġ, frekwenza, fażi u mutur.
Il-fluss tal-arja magħruf iżda l-pressjoni mhix magħrufa?
Ibgħat il-ftuħ tas-saqaf, iż-żona tal-ventilazzjoni, il-louvers, l-arranġament tal-kanal u t-tpinġijiet tal-proġett.Aqra l-gwida tal-inġinerija →
08 / Referenzi Tekniċi
Gwidi tal-Inġinerija Relatati
FLUSS TA' AJRU U PRESSJONI
Spjegazzjoni tal-fluss tal-arja u l-pressjoni tal-fann industrijali →PRESSJONI STATIKA
X'għandek tibgħat meta l-pressjoni statika ma tkunx magħrufa →GĦAŻLA TAL-FAN
Ċentru tal-Għażla tal-Fanijiet Industrijali →Mogħdija tal-Prodott
DWT-Ⅰ huwa l-Fan tas-Saqaf it-Tajjeb?
DWT-Ⅰ
Fann tas-saqaf axjali - arja akbar, pressjoni aktar baxxa, ventilazzjoni ġenerali tas-saqaf.
DWT-Ⅱ
Fann tas-saqaf ċentrifugali - adattat aħjar għal fluss ta 'arja aktar baxx b'rekwiżiti ta' pressjoni ogħla.
Fannijiet tal-Fluss Axjali
Fittex konfigurazzjonijiet oħra tal-fann tal-ventilazzjoni axjali.
09 / FAQ
DWT-Ⅰ Mistoqsijiet dwar Fannijiet tas-Saqaf
Għal xiex jintuża fann tas-saqaf DWT-Ⅰ?
DWT-Ⅰ jintuża għal-volum kbir ta' provvista ta' saqaf jew ventilazzjoni tal-egżost f'fabbriki, mħażen, ħwienet tax-xogħol u bini kbir ieħor.
X'inhi d-differenza bejn DWT-Ⅰ u DWT-Ⅱ?
DWT-Ⅰ huwa fann tas-saqaf tal-fluss-assjali maħsub għal fluss ta 'arja għoli u pressjoni relattivament baxxa. DWT-Ⅱ juża konfigurazzjoni ċentrifugali għal applikazzjonijiet li jeħtieġu aktar pressjoni.
X'inhi l-firxa tal-fluss tal-arja DWT-Ⅰ?
Id-dejta tas-serje ppubblikata tkopri bejn wieħed u ieħor 1,450 sa 220,800 m³/h, skont id-daqs tal-fann u l-veloċità rotazzjonali.
DWT-Ⅰ huwa adattat għal-sistemi ta' kanali ta' pressjoni għolja?
DWT-Ⅰ huwa primarjament maħsub għal-arja kbira, ventilazzjoni bi pressjoni-baxxa. Sistemi b'reżistenza sinifikanti għall-katusi jew għat-tagħmir għandhom jiġu riveduti separatament.
X'informazzjoni hija meħtieġa biex tagħżel fann tas-saqaf?
Ipprovdi informazzjoni meħtieġa dwar il-fluss tal-arja, il-pressjoni jew is-sistema tas-saqaf, id-dimensjonijiet tal-ftuħ tas-saqaf, il-ħtieġa tal-istorbju, il-kundizzjoni tal-arja, il-vultaġġ, il-frekwenza u l-kwantità.
Jista' l-mutur jiġi fornut għal vultaġġi u frekwenzi differenti?
Iva. L-għażla tal-mutur tista' tiġi riveduta skont ir-rekwiżiti tal-proġett tas-suq tal-vultaġġ, frekwenza, fażi u destinazzjoni-.
DWT-Ⅰ Għażla tal-Fann tas-Saqaf
Ibgħat ir-Rekwiżit tal-Ventilazzjoni tas-Saqaf. Aħna nirrevedu l-Fan.
Fluss tal-Ajru · Pressjoni · Ftuħ tas-saqaf · Mira tal-Istorbju · Kundizzjoni tal-Arja · Vultaġġ · Frekwenza · Kwantità
